HANNES LUCAS AUPOR:

" LASS` MICH DOCH  MAL `NE

WESTERNGITARRE  SELBER

BAUEN."



GESAGT. GETAN.



DOCH EIN ANFANG WILL GEMACHT SEIN.

ALS ES DANN LOS GING, WAR  MICHAEL SANDER, GITARRENBAUMEISTER  AUS WIESLOCH, EIN WERTVOLLER RATGEBER.

LIEBER MICHAEL, GANZ HERZLICHEN DANK NOCH MAL FÜR DEINE BEREITWILLIGKEIT, MIT DEINER KOMPETENZ UND AUSKUNFTSBEREITSCHAFT DIESEM PROJEKT AUF DIE BEINE ZU HELFEN!

http://www.feinegitarren.de/



SO "PI  MAL DAUMEN" MASS NEHMEN GEHT  SELTEN GUT  ..:-(

GLEICH ZU ANFANG  UNTERLIEFEN  KLEINERE PATZER BEIM POSITIONIEREN VON SCHALLLOCHÖFFNUNG, KREUZBALKEN UND DEM SITZ DES SAITENHALTERS.

NACH EINIGEN KORREKTUREN BLIEB ZUM GLÜCK  DOCH ALLES NOCH IM  "GRÜNEN BEREICH" .(ERLEICHTERUNG!).

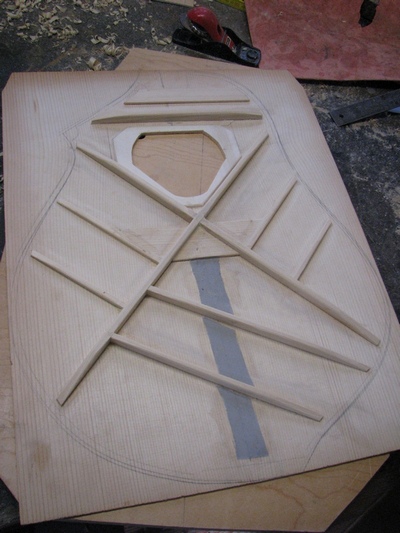

DIE SPREIZUNG DER KREUZBALKEN IST HIER NICHT FACHGERECHT AUSGEFÜHRT  ( WINKEL ZU KLEIN).

DIE UNTERE DECKENVERSTÄRKUNG   FÜR DEN SAITENHALTER, BZW. FÜR DIE SAITENBEFESTIGUNG IST EBENFALLS NICHT KORREKT ANGEBRACHT

HIER AUF DEM FOTO IST NOCH DER UNKORRIGIERTE ALTZUSTAND ZU SEHEN.



JUMBO-LIKE SOLL SIE WERDEN, ABER IN DER  FORMGEBUNG DOCH GANZ INDIVIDUELL.

WEITERE VORGABE:  CUTEWAY UND 14. BUND  AM KORPUSRAND.

ALS SPANNSTAB IM HALS  EIN  "DOPPEL-TRUSSROD" , DER  IM BEDARFSFALL EINE HALSKORREKTUR IN ZWEI RICHTUNGEN ERLAUBT.

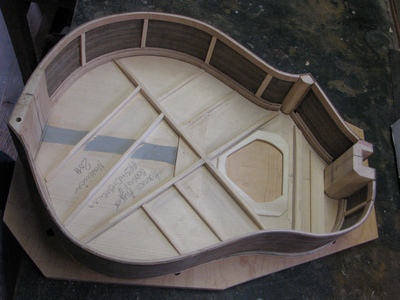

DECKENBEBALKUNG  ( FEINGEJÄHRTE FICHTENDECKE) NACH  "C. F. MARTIN", D.H.,  DIE LEISTEN WERDEN AN VERSCHIEDENEN STELLEN VERJÜNGT, UM DIE RESONANZEN ZU VERBESSERN (  = SCALLOPED X-BRACING ).

LEICHTE DECKENWÖLBUNG SOLL AUCH ENTSTEHEN.

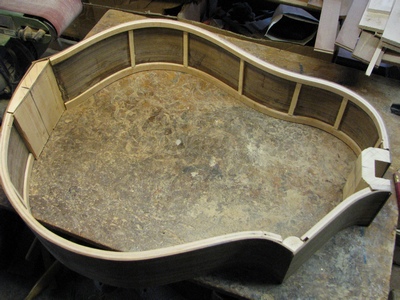

ZARGENKRANZ / BODEN IN OVENKOL. (Guibaurtia ehie)

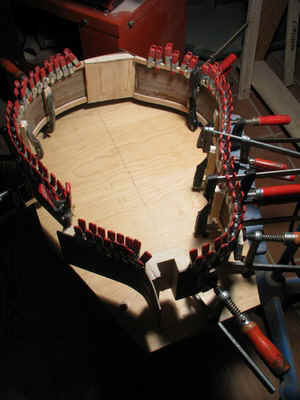

  AUFLEIMEN DES ZARGENKRANZES AUF DIE INSTRUMENTENDECKE.



ERFAHRUNG MACHT KLUG :

BEIM VERLEIMEN DES SCHON GENUTETEN OBERKLOTZES MIT DEM ZARGENKRANZ KAM ES  ZU EINER RICHTUNGSABWEICHUNG..

ETWAS ROBUST ANMUTENDE , ABER WIRKUNGSVOLLE VORGEHENSWEISE:

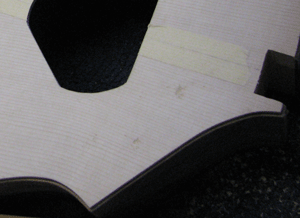

EINSÄGEN, BZW. NACHSÄGEN DER NUT / FLACHPASSUNG  IM OBERKLOTZ  MIT EINER HILFSVORRICHTUNG UND EINER HANDKREISSÄGE.

DIE RICHTUNG STIMMT WIEDER :-))



EINE SACHE IST JETZT SCHON KLAR: BEI DER NÄCHSTEN GITARRE NIE MEHR EINE FLACHVERBINDUNG FÜR DEN HALSANSATZ!

ERKENNTNIS: WAS ANFANGS SIMPEL AUSSIEHT, MUSS IN DER PRAXIS NICHT DIE BESTE LÖSUNG SEIN.





  CHE

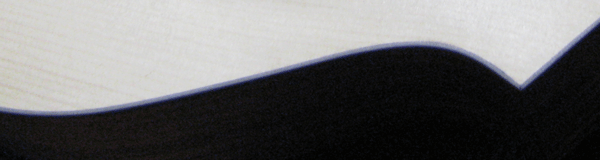

DAS FRÄSEN DES FALZES  MIT DER OBERFRÄSE FÜR DIE DECKENREIFCHEN  ( Bindings) WAR KONZENTRATIONSARBEIT.

RANDSPAN  AUS  FIBER / AHORN / /FIBER   MIT 2-KOMPONENTENKLEBER EINGEKLEBT.



ZÄSUR.

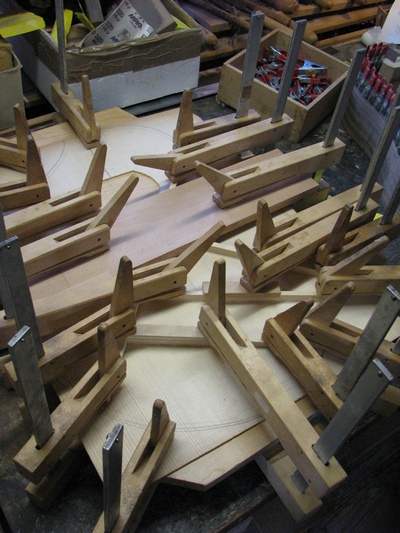

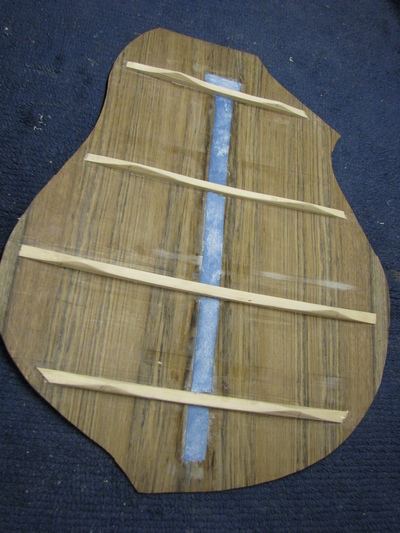

DER GITARRENBODEN.: ZUERST FLACHE FICHTENBALKEN AUFGELEIMT.

DANACH EIN BESUCH IN DER GITARRENBAUWERKSTATT VON RAINER KALLENBACH*,  EINEM EDELGITARRENBAUER "VOR DEM HERRN".

DIESES GLÜCKLICHE  ZUSAMMENTREFFEN MIT IHM GAB DEM WEITEREN GITARRENBAUVERLAUF DIE ENTSCHEIDENDE WENDE :

BALKEN VOM BODEN WIEDER RUNTERGEHOBELT, POSITIONEN ETWAS VERÄNDERT  UND DEN BODEN MIT GEWÖLBTEN BALKEN QUER VORGESPANNT.

DER BODEN  WURDE UM EINIGES DÜNNER AUSGESCHLIFFEN, EBENSO DIE DECKE.



* SEIN KOMMENTAR , ALS HANNES DORT MIT SEINEN VORGEARBEITETEN GITARRENBROCKEN AUFKREUZTE:

" JA WILLSCH  DU VIELLEISCHT  IN PANZER BAUE? "





ÜBERHAUPT, OHNE DIE HILFESTELLUNG VON RAINER ( ER HAT AUCH DIE NUT IM HALS FÜR DEN SPANNSTAB AUSGEFRÄST ) UND  OHNE SEINE BEREITWILLIGKEIT, FACHLICHE  HINWEISE UND RATSCHLÄGE FÜR EINE OPTIMIERUNG DIESES GITARRENERSTLINGSWERKES ZU GEBEN, HÄTTE DAS ENDERGEBNIS SO NICHT AUSGESEHEN!

UND BESTIMMT AUCH GANZ ANDERS GEKLUNGEN..:-)

LIEBER RAINER, GANZ HERZLICHEN DANK NOCH MAL!

http://www.kallenbach-guitars.com/





UND SO GING` S DANN WEITER:

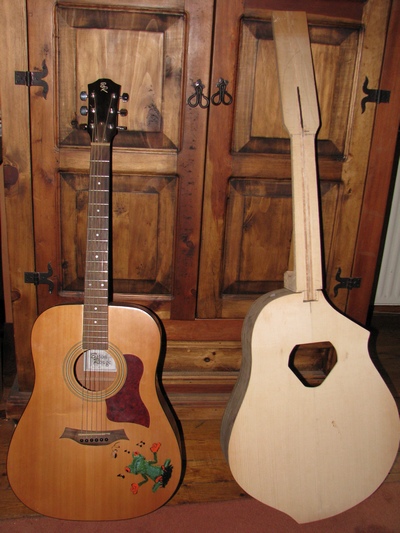

JA, ES SIEHT TATSÄCHLICH SCHON SO AUS WIE EINE GITARRE..:-)





DER HALS WIRD MIT DEM INSTRUMENTENKORPUS IM OBERKLOTZ VERLEIMT.

AUSGIEBIGE ANPASSUNGSARBEITEN GINGEN DIESEM VORGANG VORAUS (SCHWITZ!)

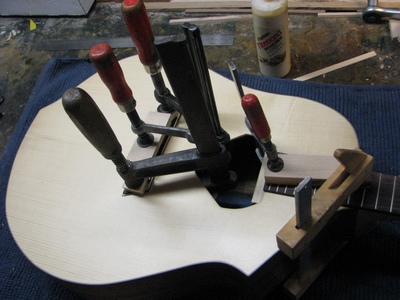

EBENSO DER SAITENHALTER.

DAS PALISANDERGRIFFBRETT  WAR CNC VORGESÄGT.

TYP: FINGERBOARD, 64,8 CM SCALE, FENDER, RADIUS: 12"

DIE BÜNDE WURDEN SELBST EINGESCHLAGEN.



VERLEIMUNGEN ERFOLGTEN IM KORPUSBEREICH MIT PONAL , GRIFFBRETT AUF HALS, HALS IN KORPUS UND SAITENHALTER AUF DECKE MIT  "FRANKLIN TITEBOND WOOD GLUE ".

LACKIERUNG: NITROLACK GESPRITZT.

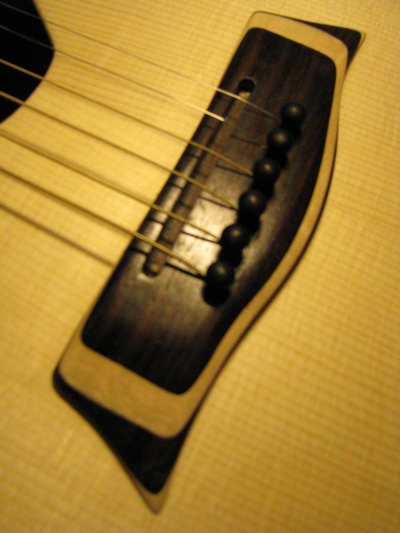

     SAITENHALTER SELBER GEMACHT (PALISANDER / BERGAHORN).

HIER NOCH OHNE SAITENAUFLAGE.





BESAITUNG STEHT AN, DIE SPANNUNG WÄCHST.

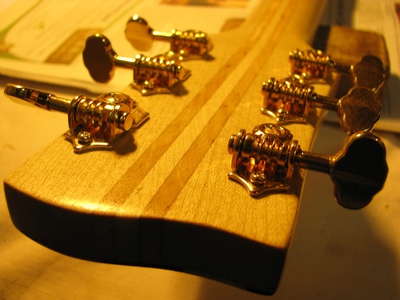

STIMMMECHANIKEN GANZ KLASSISCH:  OFFENES GETRIEBE.

















SCHALLLOCHGESTALTUNG GANZ NACH DER DEVISE

 "WIE ES MIR GEFÄLLT".





ES LIEGT WAS  IN DER LUFT.

WIRD MIR IHR KLANG GEFALLEN?

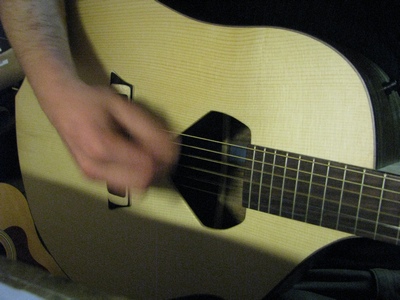

EIN ERSTER EINDRUCK:







HANNES  LUCAS  AUPOR



BILDER VON FERTIGER WESTERNGITARRE



DIESE KLEINE BAUDOKUMENTATION HABE ICH IM EINVERSTÄNDNIS MIT HANNES SO VERFASST UND VERÖFFENTLICHT.

ICH FREUE MICH MIT IHM ÜBER DIESES GELUNGENE WERK!

HELMUT SEIBERT



DIELHEIM, OBERHOF, IM DEZEMBER 2011
